Klausimas: Kaip sukurti PPTP VPN serverį DFL serijos įrenginiuose?

Atsakymas:

1. Interneto naršyklėje įveskite adresą https://192.168.10.1 (modeliams DFL-260E/860E/1660/2560) arba https://192.168.1.1 (modeliams DFL-210/260/800/860/1600/2500).

2. Gamyklinėje konfigūracijoje vartotojo vardas ir slaptažodis yra admin / admin.

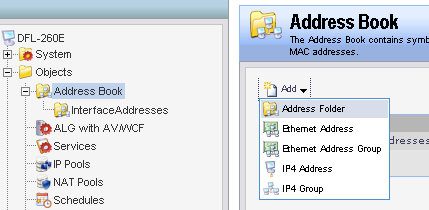

3. Atidarykite Objects > Address Book. Pasirinkite Add Address Folder.

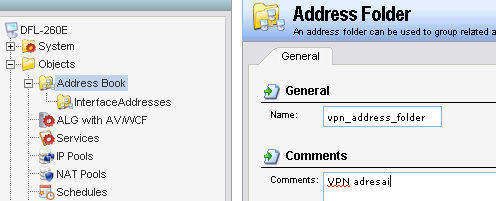

4. Įveskite aplanko, kuriame bus IP adresų ruožas, priskiriamas VPN vartotojams, vardą. Šiame pavyzdyje: vpn_address_folder. Patvirtinkite spausdami OK.

5. Įeikite į naujai sukurtą aplanką.

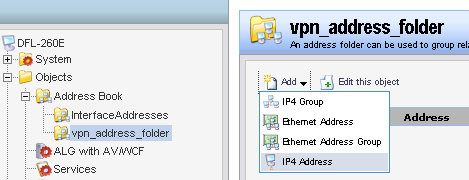

6. Pasirinkite Add IP4 Address.

7. Sukurkite IP4 adresą su sekančiais parametrais:

Name: pptp_ip_pool

Address: 192.168.10.10-192.168.10.20

Adresų ruožas priklauso nuo naudojamo vidinio potinklio bei vienu metu prisijungiančių VPN vartotojų kiekio. Patvirtinkite spausdami OK.

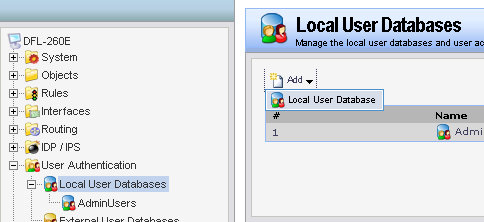

8. Atidarykite User Authentication > LocalUserDatabases. Pasirinkite Add Local User Database.

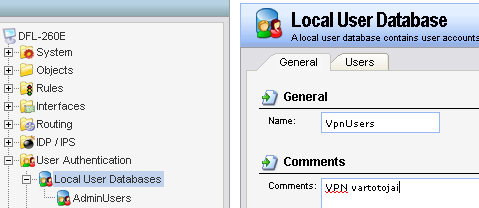

9. Skiltyje General įveskite vardą pvz: VpnUsers ir aprašą. Patvirtinkite spausdami OK.

10. Skiltyje Users pasirinkite Add User.

Name: testuser

Password: test

Confirm password: test

Patvirtinkite spausdami OK.

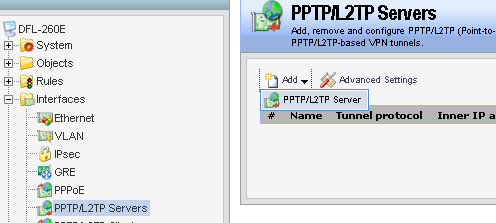

11. Atidarykite Interfaces > PPTP/L2TP Servers. Pasirinkite Add PPTP/L2TP Server.

12. Įveskite (pasirinkite) sekančius duomenis:

Name: pptp_server

Inner IP Address: lan_ip

Tunnel Protocol: PPTP

Outer Interface: wan

Server IP: wan_ip

13. Pasirinkite skiltį PPP Parameters. IPPool: pasirinkite pptp_ip_pool (sukonfigūruotas 7-tame žingsnyje).

14. Pasirinkite skiltį Add Route. Pažymėkite Always select ALL interfaces, including new ones. Patvirtinkite spausdami OK.

15. Atidarykite User Authentication > User Authentication Rules. Pasirinkite Add User Authentication Rule.

16. Įveskite (pasirinkite) sekančius duomenis:

Name: vpn_rule

Authentication agent: PPP

Authentication Source: local

Interface: pptp_server (sukurtas 11-14 žingsniuose)

Originator IP: all-nets

Terminator IP: wan_ip

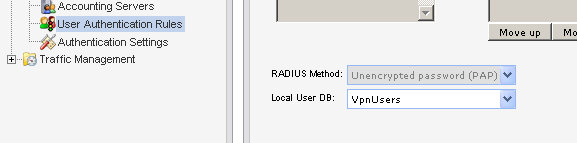

17. Pasirinkite skiltį Authentication Options. Local User DB pasirinkite VpnUsers (sukurta 9 žingsnyje). Patvirtinkite spausdami OK.

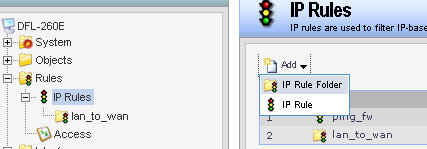

18. Atidarykite Rules > IP Rules. Pasirinkite Add IP Rule Folder.

19. Įveskite Name: vpn_rules. Patvirtinkite spausdami OK.

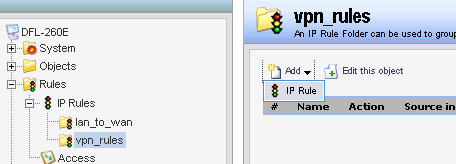

20. Atidarykite Rules > IP Rules > vpn_rules. Pasirinkite Add IP Rule.

21. Įveskite (pasirinkite) sekančius duomenis:

Name: fromVpnClients

Action: Allow

Service: all_services

Schedule: (None)

Source Interface: pptp_server (sukurtas 11-14 žingsniuose)

Source Network: pptp_ip_pool (sukurtas 7 žingsnyje)

Destination Interface: lan

Destination Network: lannet

Patvirtinkite spausdami OK.

22. Atidarykite Rules > IP Rules > vpn_rules. Pasirinkite Add IP Rule.

23. Įveskite (pasirinkite) sekančius duomenis:

Name: toVpnClients

Action: Allow

Service: all_services

Schedule: (None)

Source Interface: lan

Source Network: lannet

Destination Interface: pptp_server (sukurtas 11-14 žingsniuose)

Destination Network: pptp_ip_pool (sukurtas 7 žingsnyje)

Patvirtinkite spausdami OK.

24. Pagrindiniame meniu pasirinkite Configuration > Save and Activate. Patvirtinkite spausdami OK.
